激安で購入したMIDIパッド「SMC-PAD」ですが、少し感度が悪く強く叩かないと反応しない事があるのです。その為、何とかして感度が上げれないか？と思って、分解・改造が好きなワタクシは分解してみました。
分解前に「MIDIパッド分解」や「MIDIパッド改造」と検索してみたのですが全くと言って出てこない…って事で試行錯誤しながらやってみました。
分解や改造は自己責任でお願いします。
改善前のパッドの反応です。
必要な工具
・精密ドライバー
・マイナスドライバー
・両面テープ
・カッター
・デザインナイフ（無くてもOK）
・ビニールテープ（無くてもOK）
コレだけでOKです。
実際は改善に当たって試した物は有りますが、最終的には
「両面テープ」
これが改善に必要な物となりました。
ちなみに、立派な両面テープではなく100均で売ってる薄い両面テープでOKです。
これぐらいだったら家に有るって人も多いかもしれませんね。
分解
分解していきます。
先ずはノブを取り外すのですが、この過程が分解に慣れてない人には「壊れそうで怖い」と思うかもしれません。実際、無理矢理に外そうとすると変形したり割れたり最悪、ノブの根元ダイヤルが破損する恐れがあります。少し慎重に取り外しましょう。

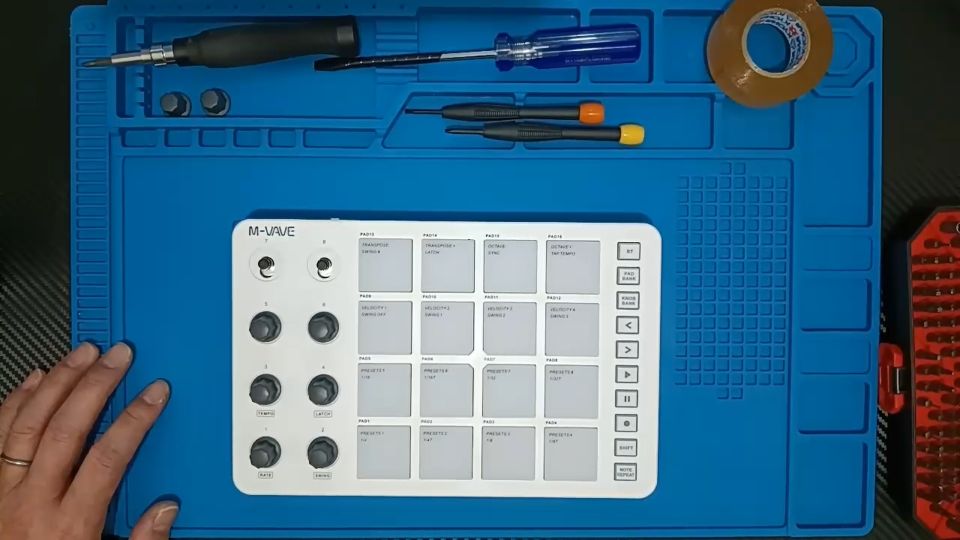

試しにノブを二つ外してますが、まずはノブを外していきます。

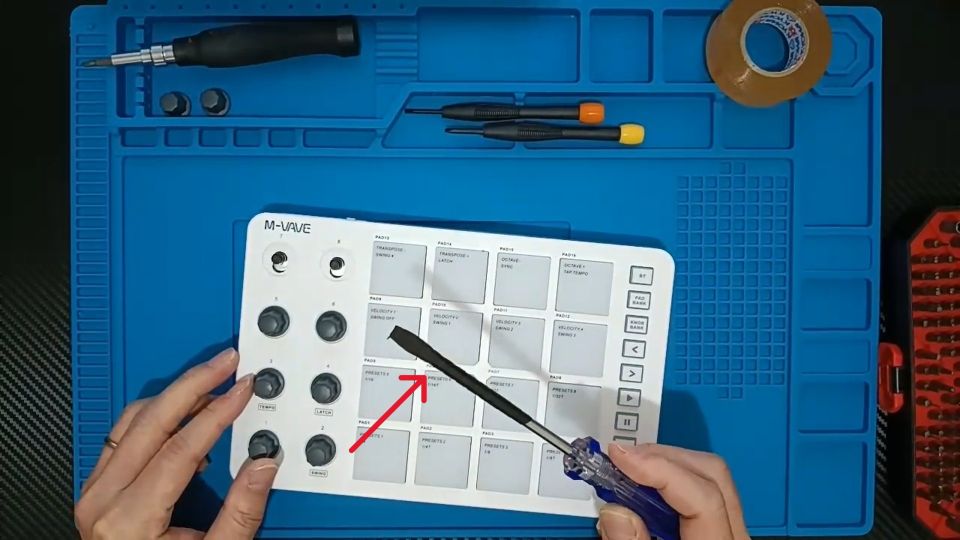

マイナスドライバーを使います。
ただ、普通に使用すると筐体に傷が付いたりノブが割れる可能性が有るのでビニールテープを巻きます。

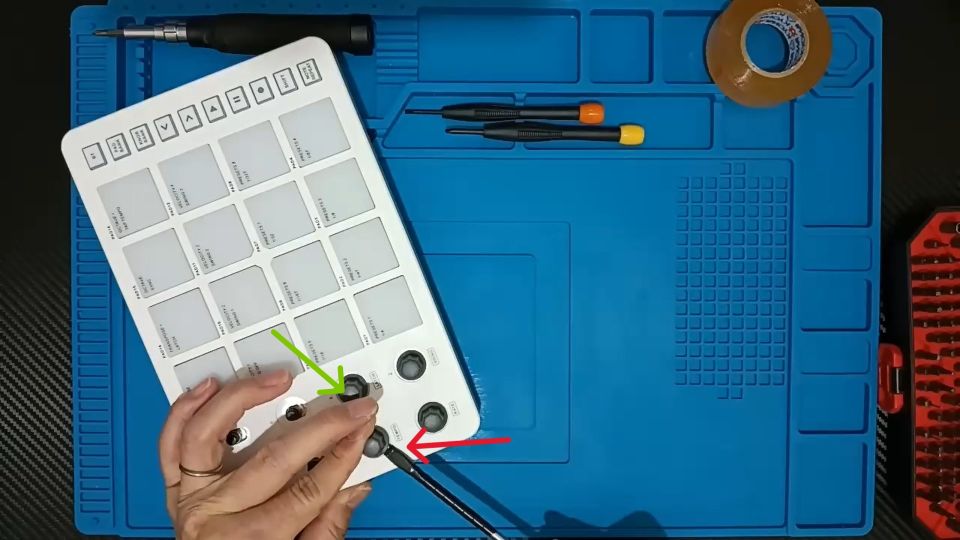

ノブの下の隙間にマイナスドライバーを差し込んで上に押し上げます（赤矢印）。
この時、緑矢印のようにノブが斜めにならないようにドライバーの反対側から押さえつけるようにします。そうしないと、ノブが斜めに上がり外れにくい上に破損に繋がります。
ノブを全て外したら裏側のネジを取り外します。

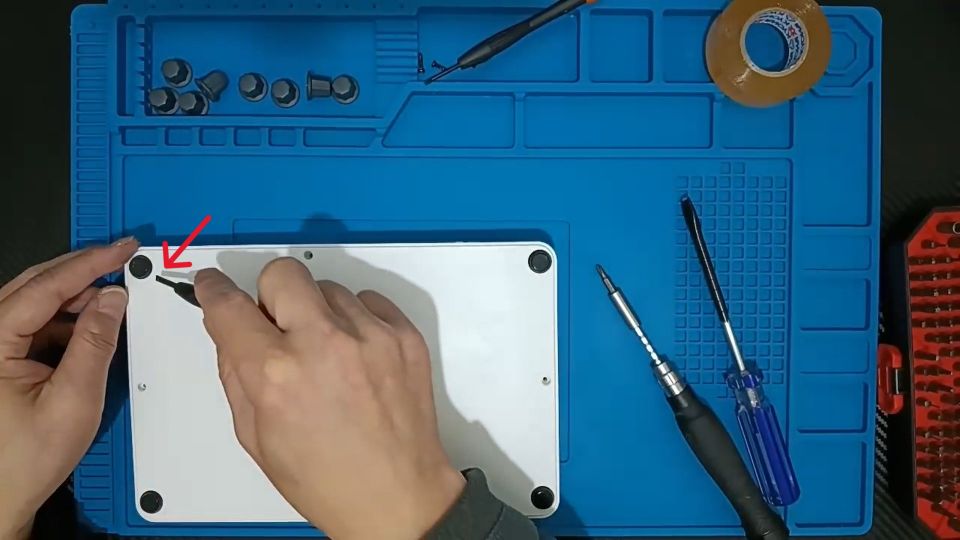

滑り止めラバーの裏にもネジが有るので、それも外します。
強めの両面テープで取付けられてるので精密ドライバーのマイナスを使って取り外します。

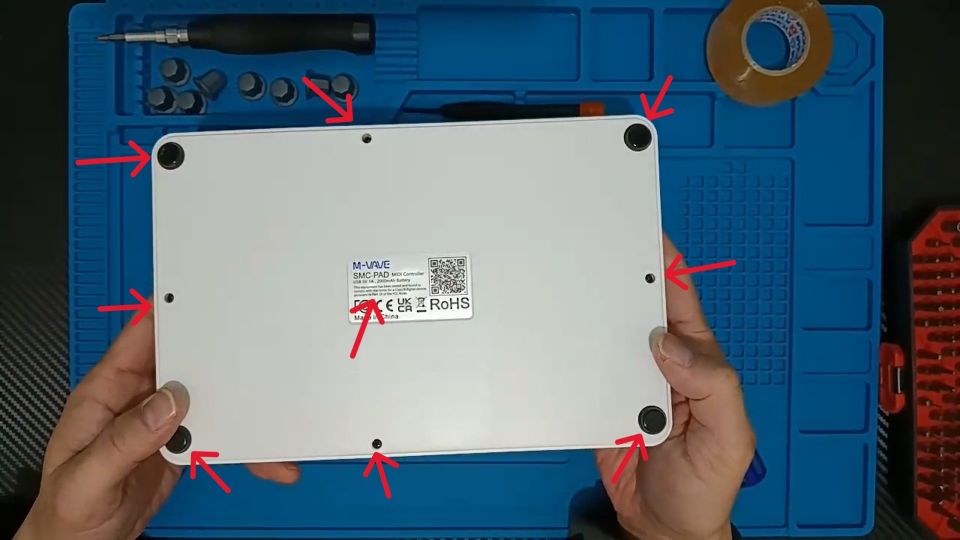

後はラベルを外します。
この裏にもネジが有ります。

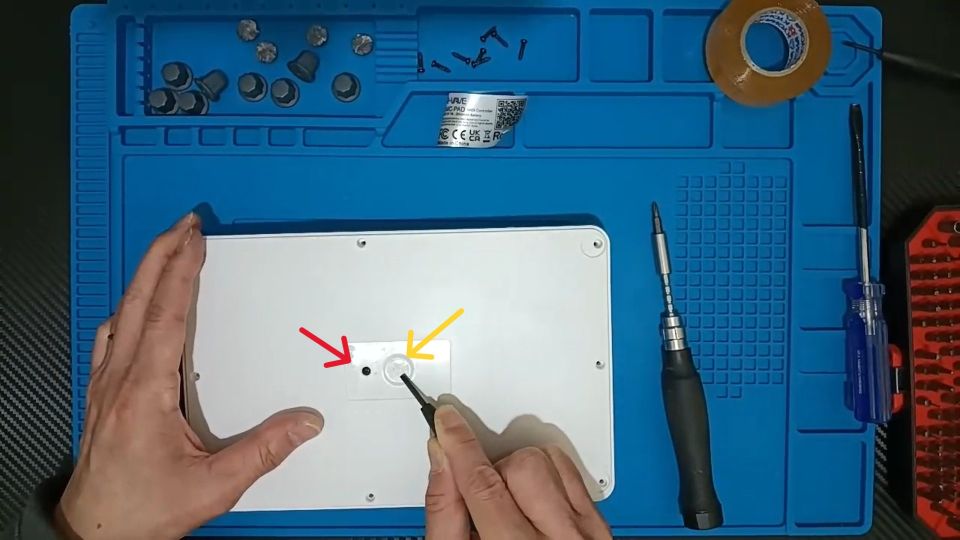

赤矢印ですね。

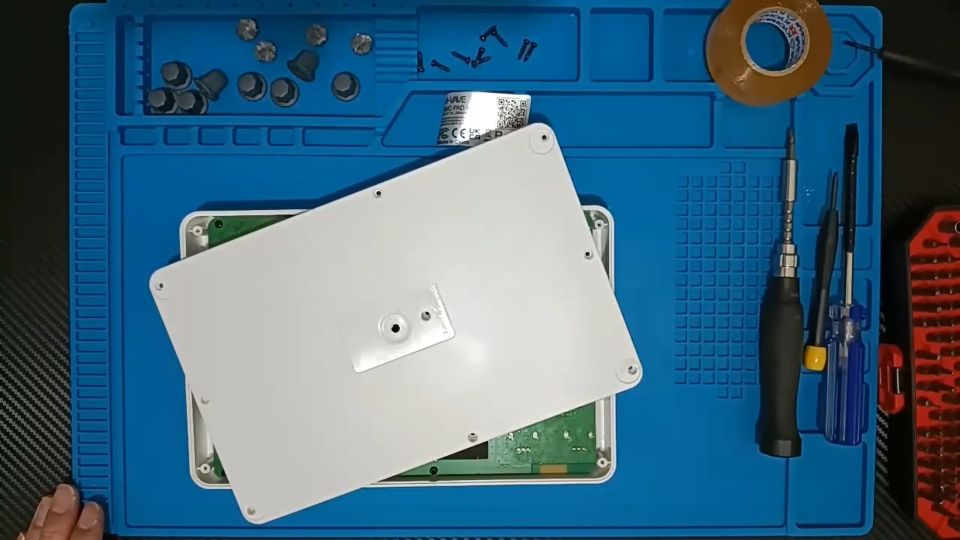

黄色矢印は、ネジを全て取り外しても底蓋が外れなかったので、この部分を溶かして外れないようにしてるのかな？と思ってドリルで除去したのですが、全く関係が無かったです・・・
普通にツメで引っかかってただけで外せます。が、少し外しにくいですね。
これで中に侵入できました！！
そこまで難しい過程ではないですね。

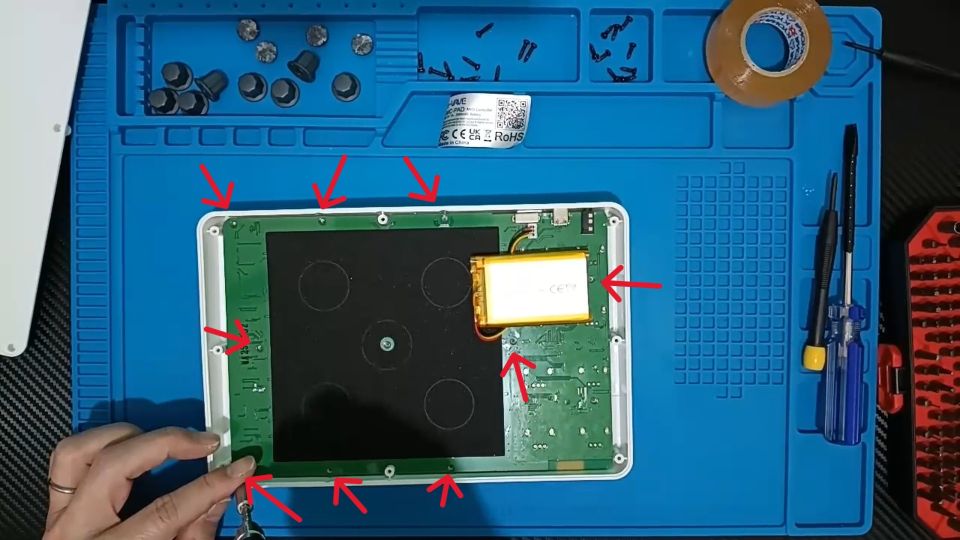

次は基板を外します。
黒いネジが9個有るので外すだけです。

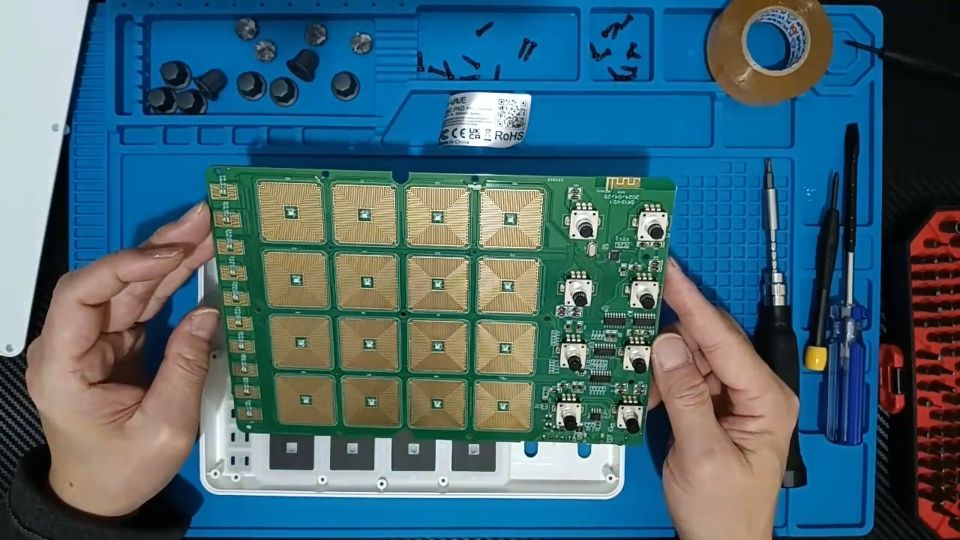

取り外した基盤です。
どういったセンサーなのか不明でしたが、ゲームのコントローラーに見られる感じでした。
プラボタン
↓
シリコンゴム
↓
基盤
って感じですね。

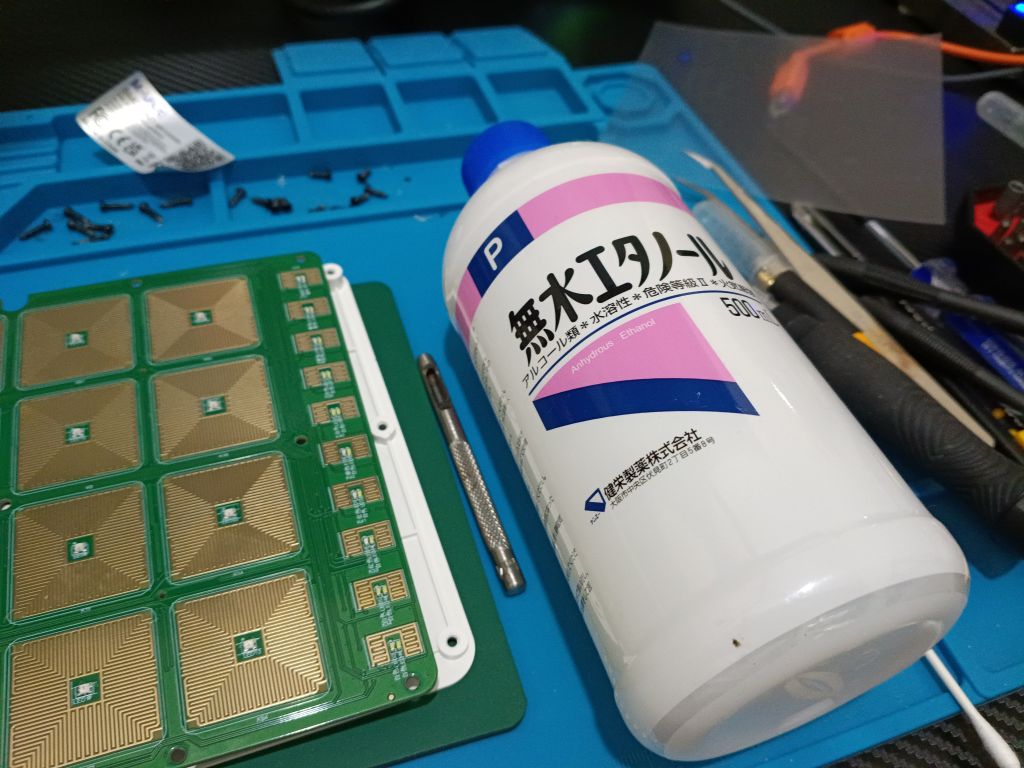

ファミコンとかSwitchとかPSのコントローラーの分解整備をしてたので、ゲームのコントローラーみたい。って思いました。なので、接点復活の為に（新品なので不要な作業ですが）エタノールで拭きました。
基盤を外した状態です。

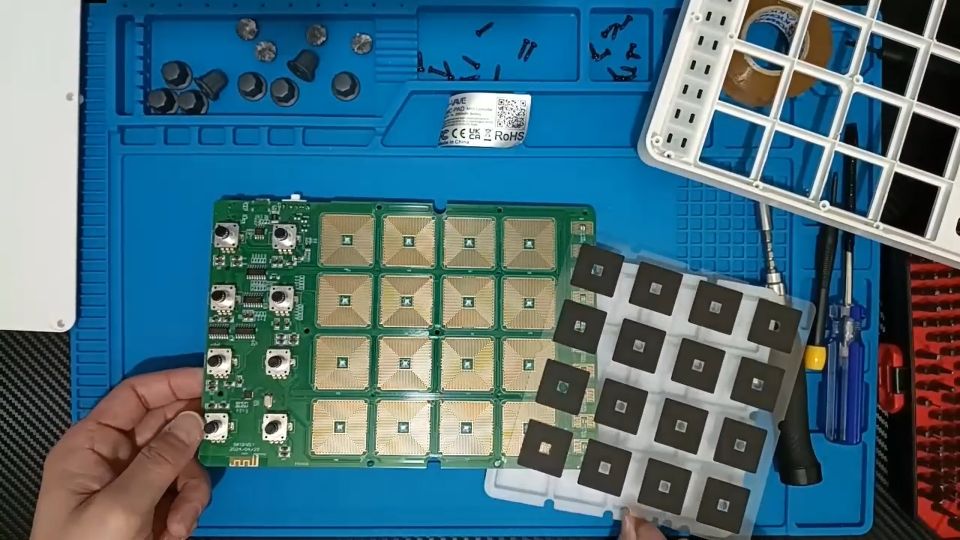

シリコンゴムと基盤の間にセンサーフィルム？が有ります。
タップすると、このフィルムの黒い部分が基盤の配線部に接触して反応するって感じですね。

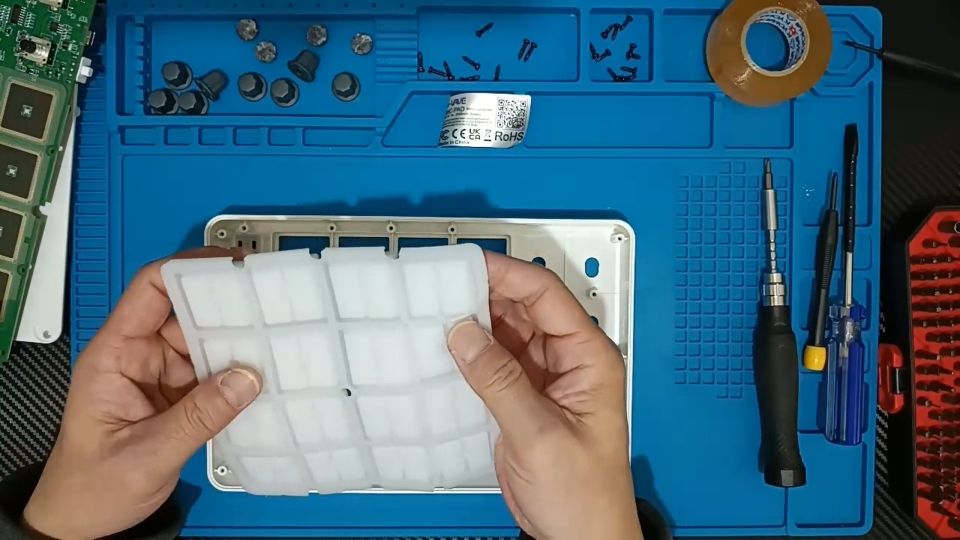

シリコンゴムです（多分）。
めっちゃ重いです。
こんな感じで全てバラバラに出来ました！！
改善策①（半分失敗）
真ん中の反応が悪かったので、真ん中に圧をかけたら軽い力でも反応するのでは？
と思ってビニールテープを貼ってみました（これは最終的には外していません）。
ビニールテープを正方形にカットして真ん中に貼る。
これで反応が良くなるだろうと思って元に戻して試してみましたが、余計に反応が悪くなりました。
最終的には真ん中のシートも丸くカットされてるLEDの逃がし箇所のビニールテープ部分はくり抜いて、それ以外の部分は貼ったままにしました。
改善策②（大失敗）
次は「全体的に圧をかけたらいいのでは？」と思って、クリアファイルを使ってシートを2重にしてみました。

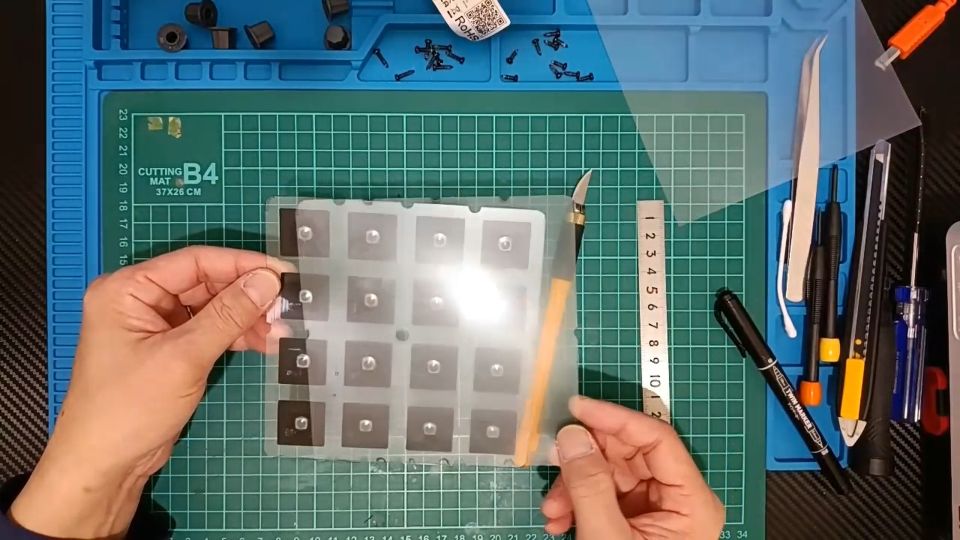

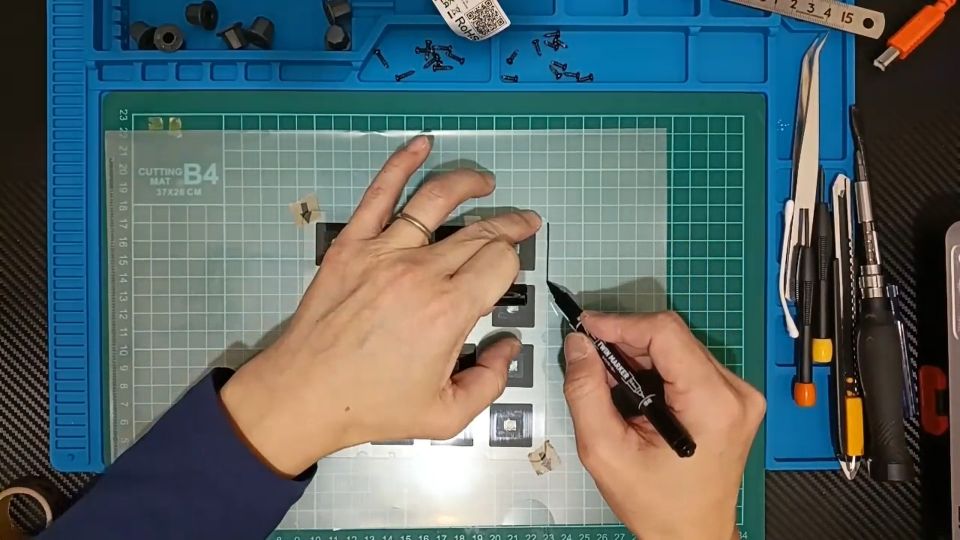

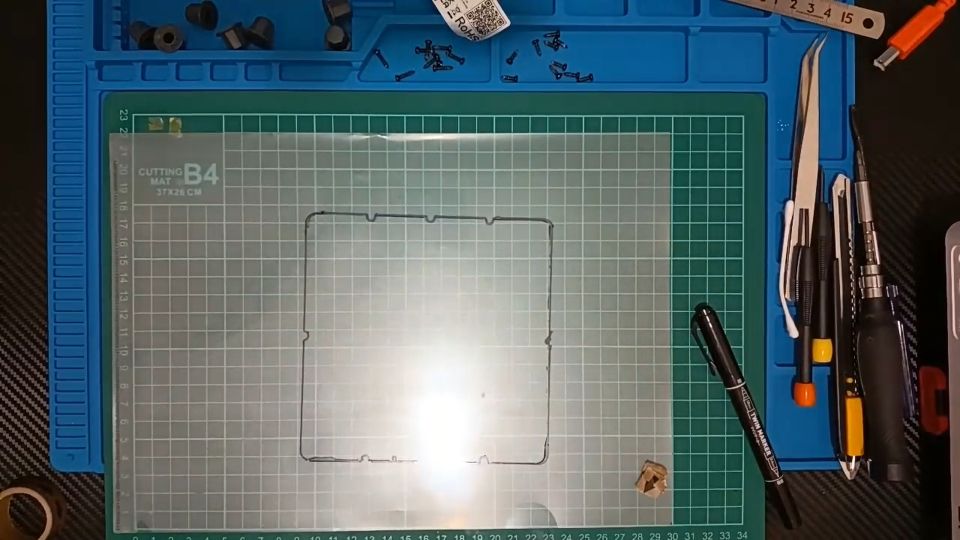

こんな感じで型を取ってカッターで切り抜く。
これを重ねて組付け。
・・・
大失敗！！
めちゃめちゃ感度が悪くなりました・・・
改善策③（失敗）
次に考えたのは「クリアファイルが密着していないから力が逃げてるのか？」です。

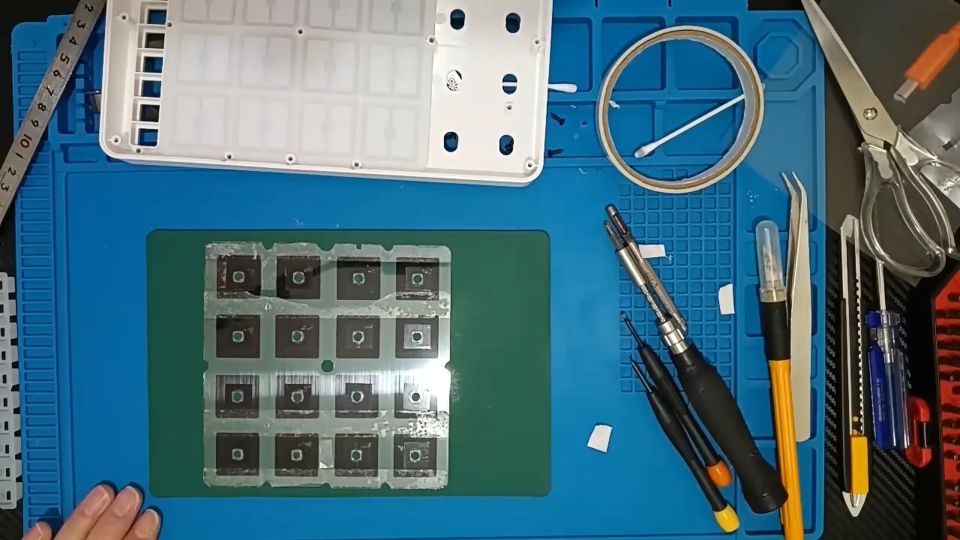

って事で両面テープでクリアファイルとセンサーシートを貼り付けてみました。
改善策②よりは反応はよかったですが、何も手を加えない新品状態の方が反応が良い状態だったので、失敗です。
ただ、両面テープで反応が良くなったと言う検証ができました。
改善策④（半分成功）
クリアファイルは反応が悪くなったので外しました。
ただ、両面テープで反応が良くなったのは確かなので、次は両面テープのみで試しました。

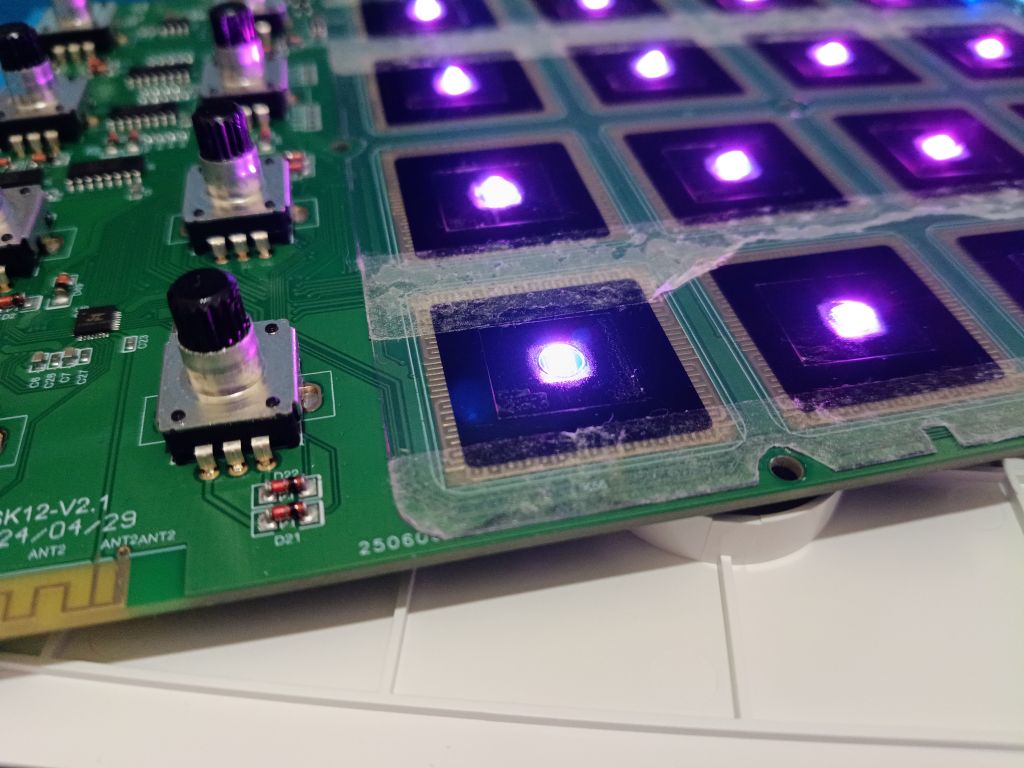

クリアファイルを取り外した状態なので両面テープがめくれてますが・・・
で、LEDが点灯してますが、思えば組み上げる前に反応を確かめたらいいのでは？と思い立ち・・・

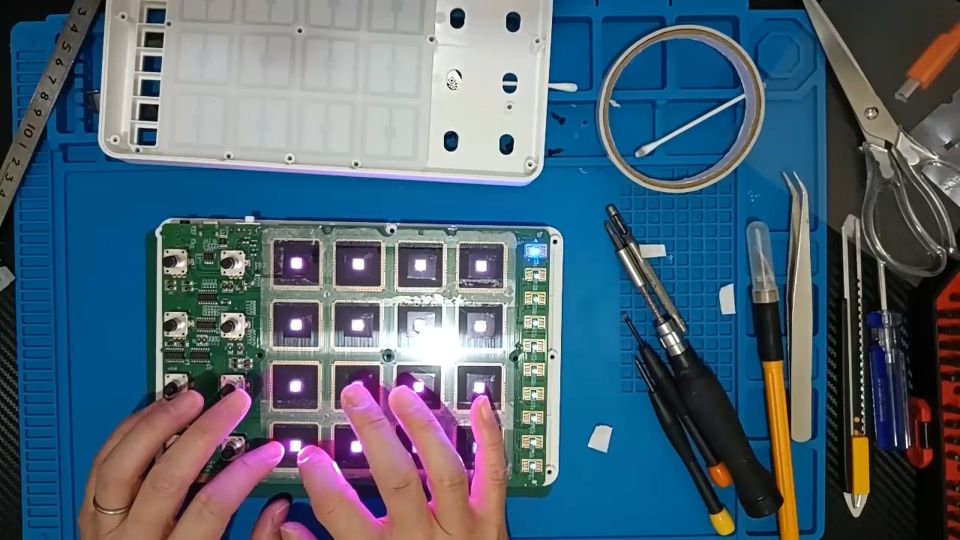

組み上げる前に試してみる、反応がめっちゃ良い！！
って事で・・・
改善策⑤（成功）

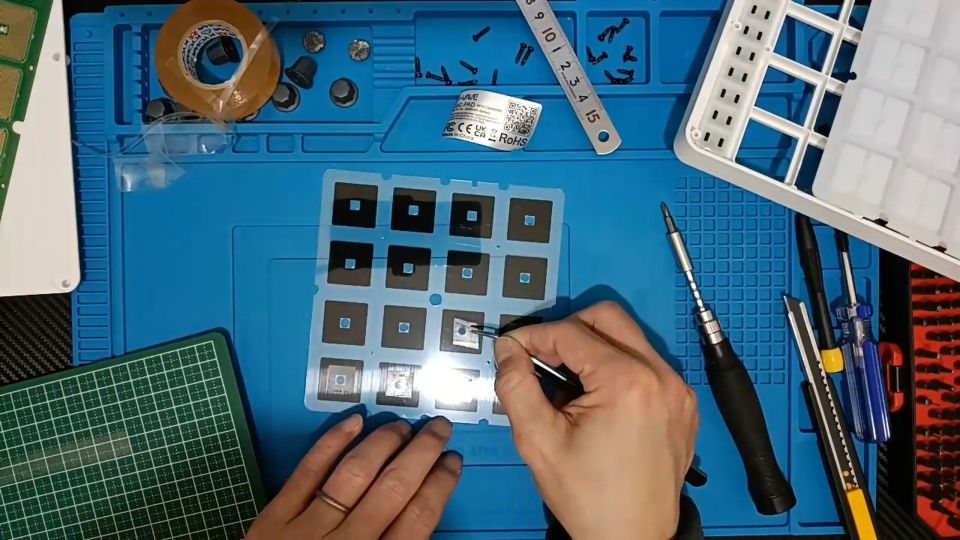

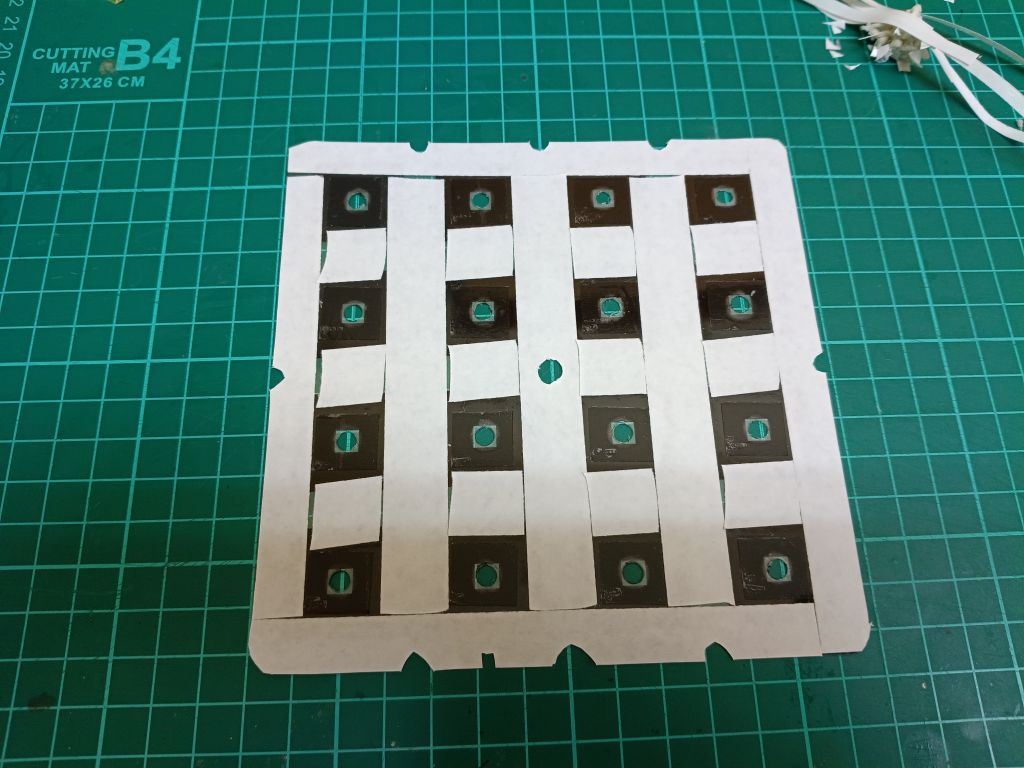

両面テープが重ならないように適当ですがカットして貼り付けました。
で、シリコンゴムに貼り付けて組み上げです！！
結果

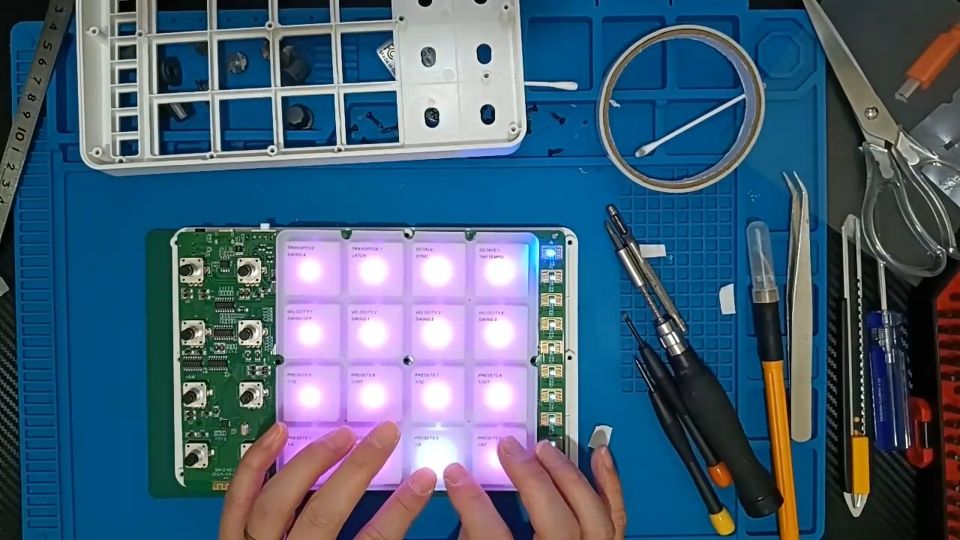

こんな感じで軽くタッチしても反応するようになりました！！
満足まんぞく～
ではでは・・・
